监狱安防围界系统解决方案



目前监狱采用的传统的方案有震动光纤和微波雷达等多种防范措施,但都存在报警率过高或漏报等问题。

Background analysis

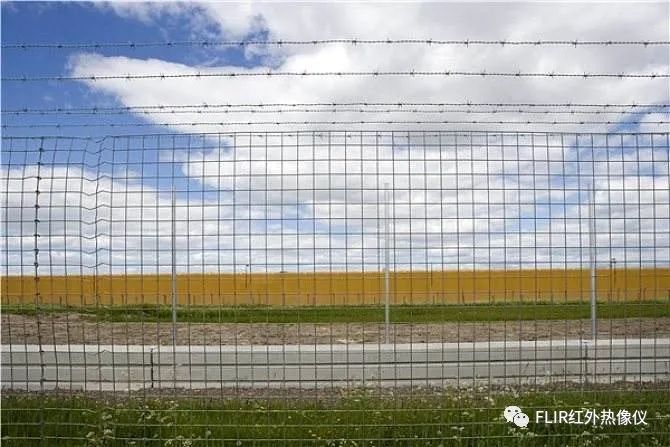

监狱整体为一个矩形结构有两层防护墙最外围的是一层防护实体墙安装了电网护栏另外内侧还有一层钢丝围网防护,两层围界之间距离为2-3m。外围实体墙围界长为223m宽为93m,用户需要实现在该监狱人员目标靠近内侧钢丝围网3米内的距离就会产生报警。


图源:网络


实现对人员入侵目标的监测和预警,达到全天候、全天时确保监狱监管区域的安全和及时处置和防范的目的。


方案介绍



本方案采用两种监测的方式一种为单个的智能热像传感器的监测系统另一种为智能双光探测器的监测系统,两种方法安装的点位大致相同。

智能热线传感器系统自带的算法功能和高分辨率的温度成像可在全天时、全天候的情况下对监测区域实施管控,弥补了人眼夜间的缺陷。


CHUNTAI俊泰行
,赞

系统结构

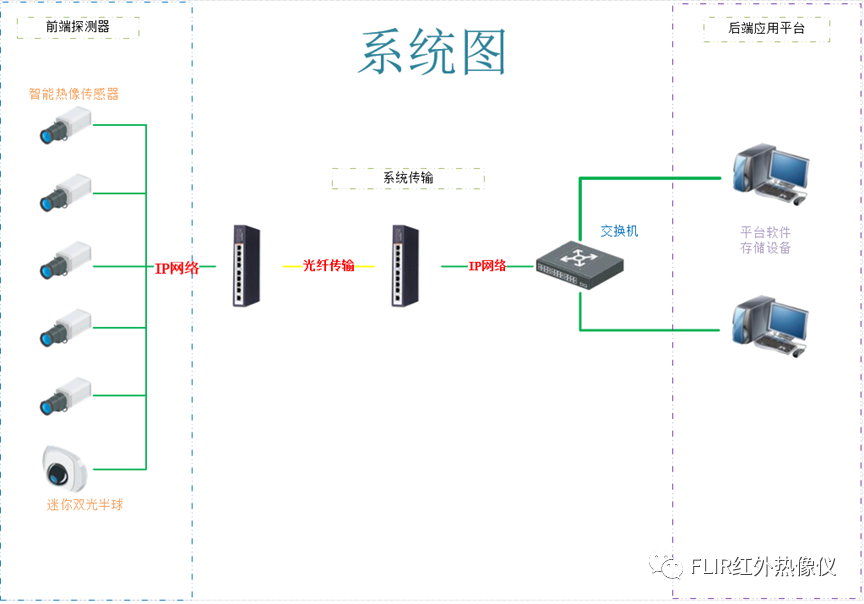

(1)系统介绍


系统架构由前端探测器部分、系统传输部分、后端应用平台三部分组成。


前端探测器部分由五台智能热线传感器和一台迷你双光半球组成,通过IP网络形式接入到系统传输部分。

系统传输部分由光纤转换器和接入交换机组成,前端探测器部分通过IP网络接入系统传输中的光纤转换器在由光纤转换器将IP网络转换成光纤传输到中控室的光纤转换器在转换为IP网络接入到交换机当中进行数据传输转换。

后端应用平台将接入到中控室的交换机当中来进行远程实时查看现场报警记录。

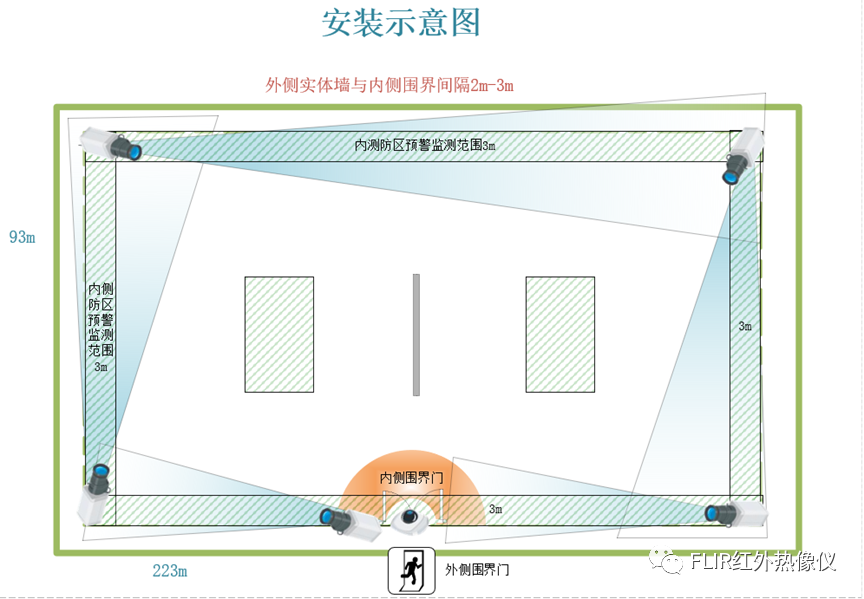

(2)系统安装示意图



整个系统采用了尾追尾的安装方式,实现了全方位无死角的检测。在内侧防区采用壁装的方式从内侧围界门左侧开始安装,尾追尾的形式绕内侧围界一圈共需要五台智能热线传感器,检测的预警区域在靠内侧防区3m左右。


在内侧围界门处安装一台双光的半球,自带有分析功能可以做到出入口的实时检测和排查,提高了监狱围界的安全性。



Part 1

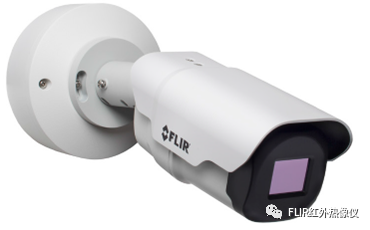

前端智能热像传感器


FB-ID系列



  • 图像优化功能:自动AGC、手动 AGC、平台直方图均衡 AGC、线性 AGC、 自动动态细节增强(DDE)、大增益设置、默认、预设置和用户自定义确保获得感兴趣物体的图像质量、自动平场校正(FFC)。

  • 视频输出接口:BNC输出、IP输出。

  • 分析功能:区域入口/入侵检测,跨界/围栏非法侵入; 自动/手动深度设置,人员和车辆规则,切换目标到自动PTZ跟踪。



Part 2

前端智能双光传感器


FH-ID系列



  • 可见光分辨率:4k(3804x2160)2160p。

  • 工作温度范围:-40˚C至70 ˚C(连续工作)。

  • 存储温度范围:-55˚C至85 ˚C。

  • 图像优化功能:自动AGC、手动 AGC、平台直方图均衡 AGC、线性 AGC、 自动动态细节增强(DDE)、默认、预设置和用户自定义确保获得目标物体的图像质量、自动平场校正(FFC) 热敏和临时触发器。

  • 数字I/O输入/输出

     输入:两个干式报警触点。

     输出:两个继电器触点 24 VAC/30 VDC 时最大1A可在常开和常闭之间配置。

  • 分析功能:内置入侵检测分析。



Part 3

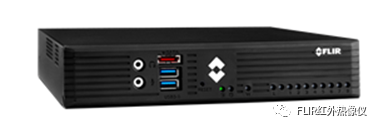

后端平台软件



  • 处理器:英特尔酷睿i3-4330

  • 相机:8或16个摄像头

  • 网络接口:双网卡10/100/1000 Mbps RJ-45

  • 显示-每秒帧数:2TB-165fps  4TB-210fps

  • 吞吐量:2TB-50Mbps  4TB-70Mbps

  • 运行内存:2TB-4GB   4TB-8GB



智能双光探测器系统将可将光与热像结合的到了清晰的检测效果。通过较高精度的检测和入侵目标分类的算法大限度的做到了零误报和漏报,可以使用4K高清的相机来对入侵目标的取证。在具有挑战性的周界安防地区环境下可进行7x24小时全天候进行检测。


应用领域


该系统可以应用于电力安全,化工安全,核电站安全、机场周界安全、铁路安全、无人机预警、火车站,商业防护区,风景区,建筑工地,别墅,政府机构,石油钻井平台等关键基础设施。
